Ürün Tanıtımı

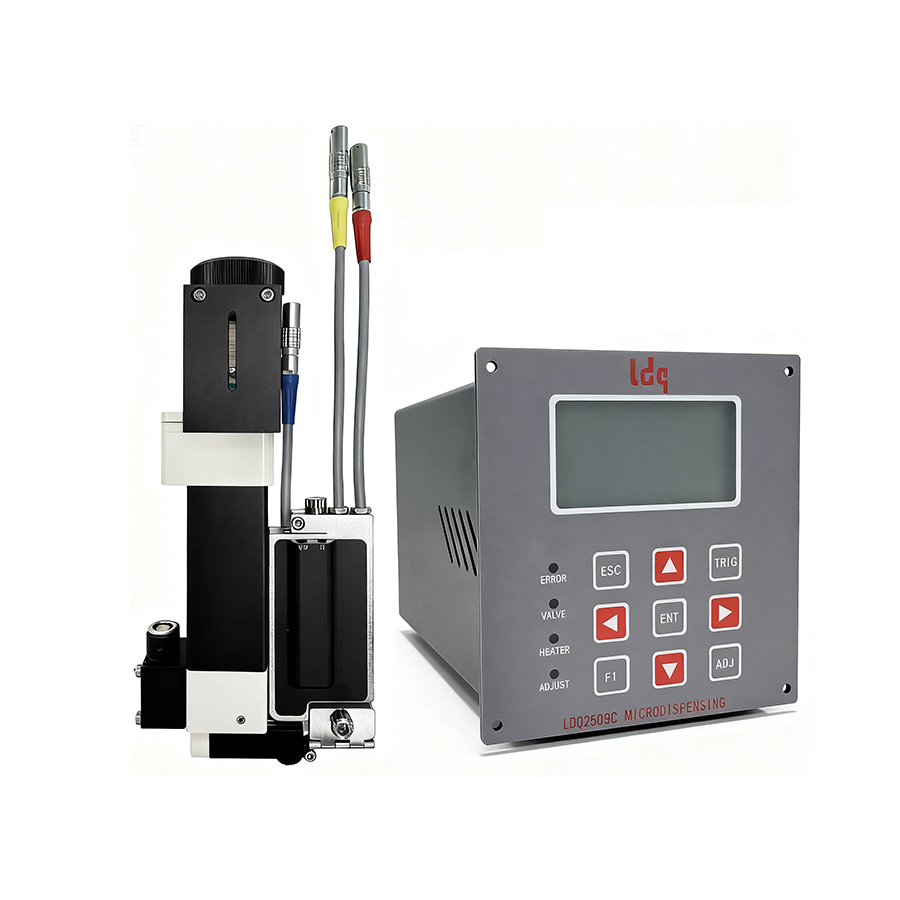

LDQ2509, hızlı serbest bırakma tasarımı, nozül ısıtması ve kendi kendine kalibrasyon özelliğine sahip, piezoelektrik seramiklerle çalıştırılan temassız bir jet dağıtım valfidir. Yüzeye monte yapıştırıcılar, iletken gümüş macun, IC kapsülleme yapıştırıcıları, dolgu altı yapıştırıcılar, sızdırmazlık malzemeleri ve yüzey kaplama yapıştırıcıları dahil olmak üzere çeşitli yapıştırıcıların kontrol edilebilir akışı ve yüksek hızlı dağıtımı için yaygın olarak uygulanabilir. LDQ2509 piezoelektrik valf, elektronik paketleme, aydınlatma, enerji, yaşam bilimleri ve yüksek hassasiyet, yüksek verimlilik ve alan kısıtlaması gerektiren diğer uygulamalardaki müşteriler için faydaları en üst düzeye çıkarır.
Çalışma Prensibi
LDQ2509 Piezo Jet Valfı, istiflenmiş bir piezoelektrik seramik tarafından çalıştırılan normalde kapalı, iğne tipi bir piezoelektrik valftir. Yapıştırıcıları dağıtmak için enerji dönüşüm ilkelerini kullanır.
LDQ2509 Piezo Jet Valfine enerji verildiğinde, istiflenmiş piezoelektrik seramik uzar ve kol ve nozul tertibatındaki iğne üzerinde hareket eder. Piezoelektrik seramiğin kuvveti nedeniyle iğne ve nozül sıkı bir şekilde yerleştirilmiştir, sıvı çıkışı önlenir ve valf kapalı durumdadır. Besleme basıncı altında sıvı, boşluk akış kanalını doldurarak piezoelektrik valfi açar. Bir voltaj aktüatörü tarafından tahrik edilen istiflenmiş piezoelektrik seramikler yukarı ve aşağı hareket ederek bir manivela aracılığıyla vurucu pime kuvvet uygulayarak pimin memeye göre hareket etmesine neden olur. Vurucu düzenek yukarıya doğru hareket ettiğinde, nozuldan ayrılmadan önce üst kısımda uygun bir süre duraklar. Vurucu aşağı doğru hareket ettikçe hızla memeye çarparak sıvı akışını hızla keser. Kapanma anında sıvı, nozülden damlacık halinde püskürtülerek bir çalışma döngüsünü tamamlar. Forvet, bir sonraki döngüye başlamak için yukarıya doğru hareket etmeden önce bir süre en düşük pozisyonda durur.
Piezoelektrik Valf Ürün Özellikleri
• Ayrı ısıtıcı ve çeşitli boyutlardaki nozullar, çeşitli akışkanlar için püskürtme işlemini optimize eder
• En yeni piezoelektrik aktüatör daha hızlı çevrim süreleri ve daha uzun servis ömrü sağlar
• Aşınmaya dayanıklı tungsten karbür itici pimi ve nozulu
• Değiştirilebilir nozullar valf ömrünü uzatır
• Valf ömrünü uzatmak için ejektör pimi, nozul ve contalar gibi temel bileşenler değiştirilebilir
Uygulamalar
• Pürüzlü yüzeyler veya dağıtım iğnelerinin erişilmesinin zor olduğu alanlar için uygundur
• 800 nokta/saniye, 1200 nokta/saniyeye kadar sürekli dağıtım hızı
• Çeşitli viskozitelerdeki sıvıların püskürtülmesi
• Temassız damlacık ve hat püskürtme
• Damlacık dizilerini kullanarak alanları kaplamak
• Üç boyutlu yüzeylere temassız püskürtme
• Temaslı noktalama ve çizgi çizme uygulamaları için son derece yüksek tutarlılık ve hassas konumlandırma sağlamak amacıyla farklı ejektör pimleri ve nozullarla yapılandırılabilir
Güvenlikle İlgili Talimatlar: Kullanım kılavuzunda açıklanan elektrikli bileşenler en son mühendislik standartlarına göre tasarlanmıştır.
Tutkal valfi tetiği veya denetleyici arızalanırsa sıvı sızıntısı meydana gelebilir. Arıza sinyali durumunda sıvı sızıntısını önlemek için kontrol cihazı sinyalinin sürekli olarak izlenmesi önerilir. Gücü ve hava basıncını derhal kapatın ve ardından yardım için LDQ teknik personeliyle iletişime geçin.
Tutkal vanası, parametreler kılavuzda açıklandığı şekilde ayarlanan özel bir kontrol cihazı kullanmalıdır.
Yapıştırma vanasını ve kontrol cihazını bağlamak için yalnızca LDQ'ya özel kablolara izin verilir. Tutkal valfinin sıcaklığı alarm seviyesini aşarsa, derhal kapatılması gerekir ve tutkal valfini korumak için uygun önlemler alınmalıdır. Tutkal valfi bağlantısını kesmeden önce akışkan basıncını kaldırın. Normal olduğundan emin olmak için güç LED'i sinyal durumunu kontrol edin. Ekipmanın bağlantısını keserken veya bakım sırasında sıvı basıncı kaldırılmalı ve yapışkan valf ile kontrol cihazının gücü tamamen kesilmelidir. Kontrol ünitesi mahfazası bağlantı kablosu toprak koruması içindir. Elektrostatik boşalma (ESD) koruması için denetleyici güç kaynağını sistem ekipmanı topraklamasına bağlayın. Tutkal valfinin dış yüzeyini silmek için yalnızca pamuk, tüy bırakmayan bir bez ve alkole batırılmış pamuk kullanın. Müşteriler, kendi ürettikleri veya üçüncü taraf bileşenlerini kullanma sorumluluğunu üstlenirler. Ekipman bakımı ve modifikasyonlarını yalnızca LDQ yetkili personeli gerçekleştirebilir.
